钢管、弯头压力整形机
YGL32-2500K

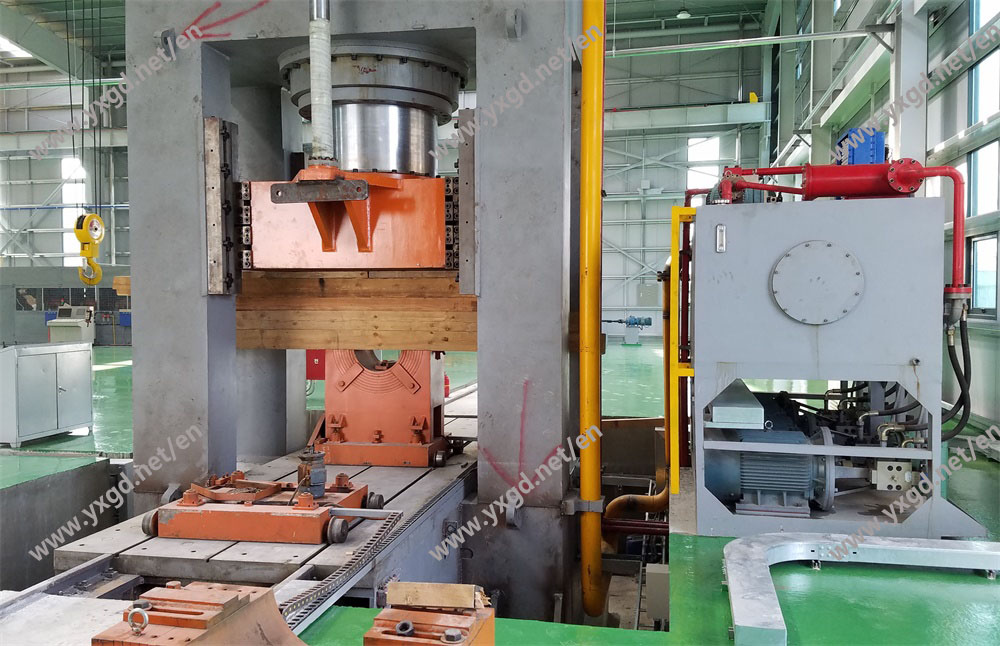

2500吨框架式钢管校直液压机
一、主要技术参数：
|
规格 |
2500吨 |
|
|
最大工作压力(MPa) |
25 |
|
|
公称力（KN） |
25000 |
|
|
回程力（KN） |
1000 |
|
|
托起力(KN) |
100X4 |
|
|
托起行程(mm) |
100 |
|
|
滑块行程（mm） |
900 |
|
|
滑块距工作台最大距离（mm） |
1600 |
|
|
滑块距工作台最小距离（mm） |
700 |
|
|
滑块行 程速度： |
快下（mm/s） |
≈100 |
|
慢下（mm/s） |
5-10 |
|
|
回程（mm/s） |
≈70 |
|
|
主工作台有效 面积 |
左右柱内（mm） |
2000 |
|
前后到边（mm） |
2000 |
|
|
校正工作台有效面积 |
左右柱内（mm） |
2000 |
|
前后到边(mm) |
6000 |
|
|
立柱直径（mm） |
φ320X4 |
|
|
电机功率（kw） |
约37X4 |
|
二、配置概述:

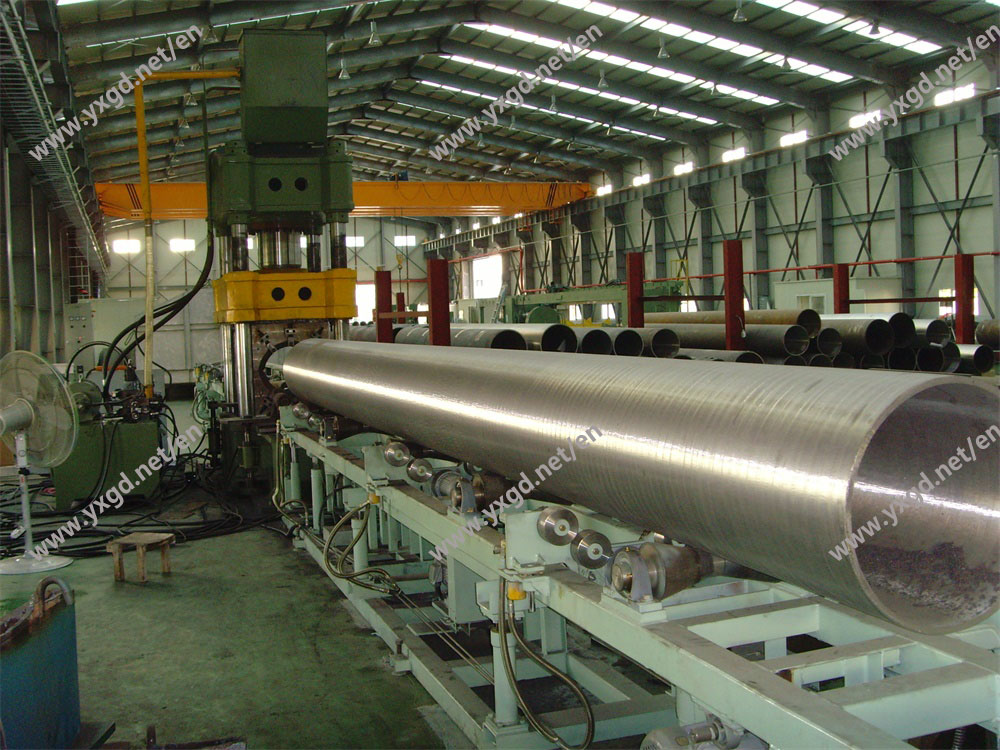

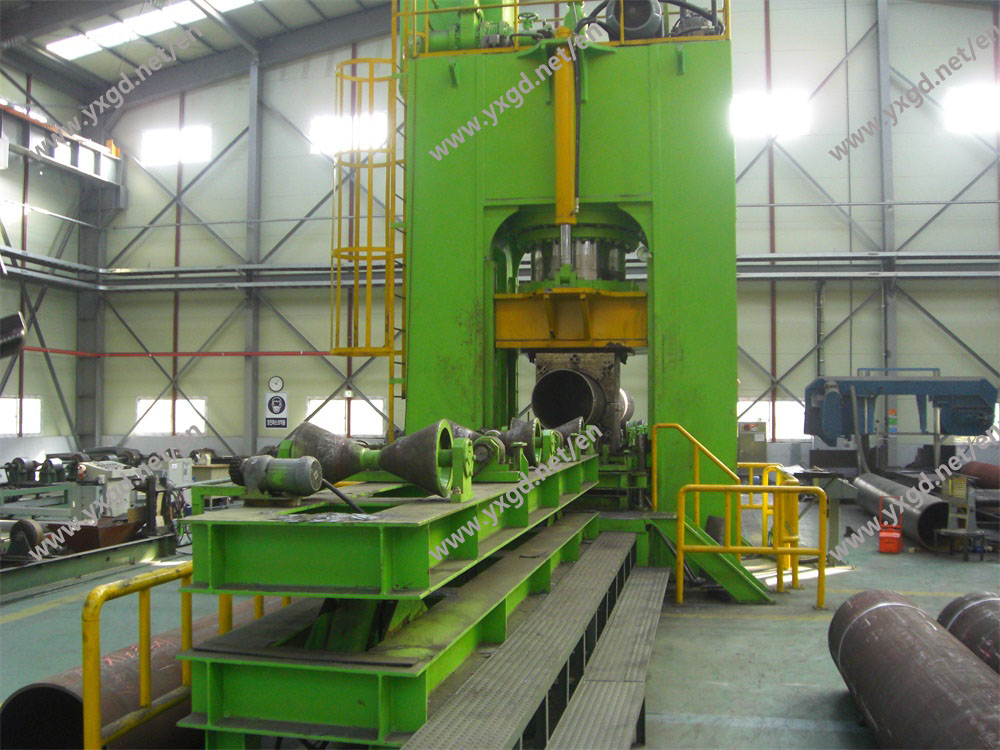

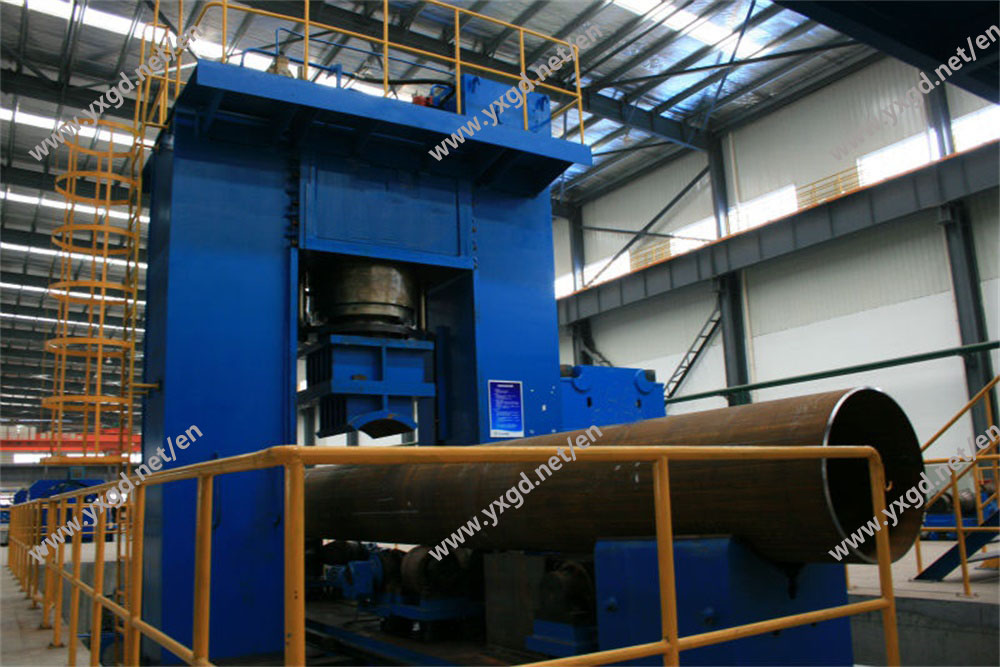

本机器为分体框架式机型，配备液压驱动升降的翻转和移动辊道、上下压头和托架等，适用于钢管及长轴类零件的校正、压装工艺。
三、设备特点：
1、主机活塞杆采用高强度锻件。
2、立柱、活塞杆均经过表面淬火及电镀硬铬处理
3、液压、电气、机械部分各种安全可靠的保护措施。
4、无接触式感应开关，长期稳定可靠使用。
四、安全保护：
为了确保用户安全使用压机、延长用户设备、模具的使用寿命，提高制品合格率。机器在液压及机械、电气程序上均设置了保护功能：
1、主缸下腔系统双向液压锁、球阀、安全阀等，确保活动横梁无任何下滑可能。
2、多级压力保护，确保系统压力的安全使用。
3、安全互锁的电控程序：双手启动、滑块防落下保护、自动程序启动检测、电路输入、输出异常检测等，当任一运动机构在程序设计的动作之外有异常现象，机器即停止当前动作，并可根据用户需要实现紧急回程。
